Відеосистема з джерелом світла Olympus OTV-S7
Olympus OTV-S7V - хірургічна, ендоскопічна система візуалізації з голівкою, блоком управління і джерелом світла. Підходить для проведення всіх видів ендоскопії в умовах офісної і денної хірургії. Видає зображення з високою роздільною здатністю і відрізняється можливістю здійснення цифрового запису.
Технічні характеристики
|
|
Спостереження |
Виходи відеосигналів |
VBS (1.0 Vp-p 75 Ом): 1
Y/C (Y:1.0 Vp-p 75Ом C:0.28 Vp-p 75Ом): 3
RGB (R.G.B.:1.0 Vp-p 75Ом SYNC:4.0 Vp-p 75Ом): 1
DV (цифровий відеосигнал IEEE-1394): 1 |
|
Вхід відеосигналу |
VBS (2.0 Vp-p) : 1 |
|
Налаштування балансу білого |
Автоматичне, проводиться натисненням кнопки налаштування балансу білого |
|
Регулювання освітленості |
Автоматичне регулювання інтенсивності освітлення від джерела світла в залежності від інтенсивності відбитого світла, що фіксується в голівці камери або відеоскопу |
|
Регулювання яскравості |
+/- 8 рівнів. Проводиться кнопкою регулювання рівня експозиції. |
|
Автоматичне фокусування |
Можливе тільки в разі приєднання голівки камери, оснащеної такою функцією. |
|
Посилення чіткості зображення |
Проводиться електронна корекція чіткості контурів зображення. |
|
Функція AGS |
Проводиться електронне посилення відеосигналу при зниженні рівня освітленості об'єкта внаслідок віддалення від нього дистального кінця ендоскопа. |
|
Функція Iris |
Може бути обрана площа експозиції. |
|
Стоп-кадр |
Зображення на екрані може бути зупинено. |
|
Діафрагма |
Функція може встановлюватися в стан ON і OFF. |
|
Управління кольором |
Регулювання колірного режиму |
Вибір з 5 режимів |
|
Регулювання колірного тону |
ЧЕРВОНИЙ: ± 8 кроків регулювання. СИНІЙ: ± 8 кроків регулювання |
|
Контрольна кольорова смуга |
Повна кольорова смуга |
|
Інші можливості |
Переривник |
Функція Переривнику встановлена в ON/OFF. |
|
РС-адаптер персонального комп'ютера |
Зупинене зображення може бути записано або зчитано зі SmartMedia. |
|
Картинка в картинці |
Вхідне через термінал зображення можна відобразити на екрані відеомонітора в якості головного або додаткового зображення. |
|
Зворотне зображення |
На екрані відеомонітора можна відобразити перевернуте (180°) або дзеркальне зображення. |
|
Многочисленні зображення |
На екрані відеомонітора можна відобразити кілька зображень |
|
Попереднє встановлення |
Налаштування OTV-S7V можна завантажити або зберегти для 7 користувачів. |
|
Години |
Можливе налаштування годин і дати. |
|
Налаштування кнопок дистанційного керування |
Проводиться налаштування кнопок дистанційного керування на функції OTV-S7V. |
|
Електроживлення |
Робоча напруга |
220 В змінного струму |
|
Частота |
50/60 Гц |
|
Відхилення напруги |
=/- 10% |
|
Споживана потужність |
70 ВА |
|
Номінал запобіжників |
3,15 А, 250 В |
|
Розмір запобіжника |
5х20 мм |
|
Розміри |
Лінійні розміри |
295 мм (ширина) x 80 мм (висота) x 370 мм (глибина) |
|
Маса |
6,1(A), 6.5(B), 6.6(C), 6.3(D) кг |
|
Застосування
Пристрій підходить для проведення всіх видів ендоскопічних обстежень. Універсальність забезпечується програмним блоком, який можна підключати до різних типів обладнання для ендоскопії, а саме:
- відеолапароскопу;
- телескопу;
- відеоендоскопу;
- фіброендоскопу.
Особливості
Відеосистема відрізняється такими перевагами:
- забезпечує високу якість зображення;
- зберігає і передає картинки в цифровому форматі;
- підключається до великої кількості ендоскопічного обладнання;
- підходить для експлуатації в кабінеті і операційній;
- має просте управління;
- можна використовувати додаткові функції в залежності від потреб лікаря.
Особливість системи Olympus OTV-S7V в можливості підключення додаткових модулів до апаратного блоку для виконання різних завдань. Таким чином, система підлаштовується під індивідуальні потреби лікаря і дозволяє надавати послуги високої якості.
Всі зображення в цифровому форматі. Кнопками дистанційного керування проводитися їх передача і редагування. При цьому не втрачається якість, що важливо, для постановки правильного діагнозу. Якщо до відеопроцесору OTV-S7 підключити карту Smart Media, цифровий відеовихід з інтерфейсом IEEE1392, можна істотно розширити функціонал:
- записування цифрових зображень;
- різні формати;
- збереження даних на жорсткому диску комп'ютера;
- запис відео.
До обладнання підходять різні типи голівок, які відрізняються різними властивостями і характеристиками. Вони можуть піддаватися автоклавуванню. Голівки мають спеціальні кнопки для управління функціями. Для мінімізації оптичних проблем передбачені антімуарові фільтри. Висока якість передачі цифрового сигналу можлива завдяки технології CHIP-ON-TIP, яка передбачає розміщення камери на дистальному кінці телескопа.

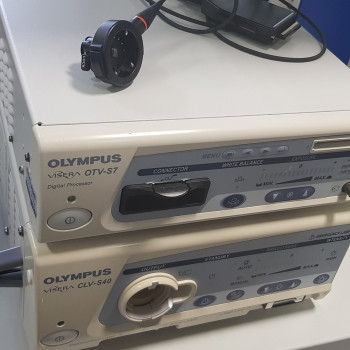

Комплектація

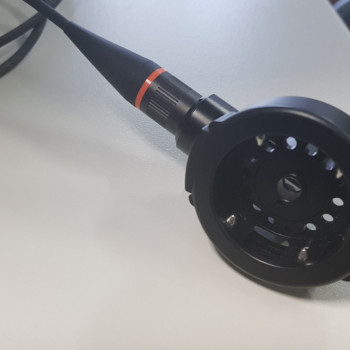

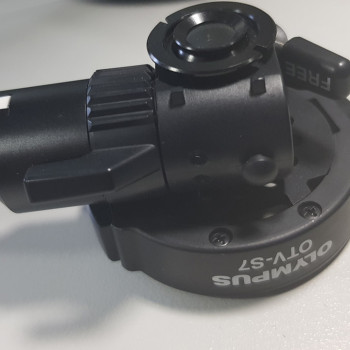

- Урологічна голівка камери Olympus OTV-S7;
- Блок управління Olympus OTV-S7 VISERA;
- Ксенонове джерело світла Olympus CLV-S40 VISERA потужністю 300Вт з запасною галогеновою лампою 24В.
